Equipements et savoir-faire

Le laboratoire LGEF a divers équipements dédiés aux procédés de mise en oeuvre des films polymères, nanocomposites et céramiques :

  • Dispositifs de chauffage à reflux, extrudeuse, processeur ultrasonique de dispersion UP400 Hielscher, autoclave Equilabo 4760, presse à chaud à plateaux Carver 11 tonnes - 300°C, presse uniaxiale hydraulique Hydromat 250 bars, broyeur planétaire 4 postes PM400, 300 tr/min

  • Imprimantes :  Imprimante Jet d’encre DixPro LP-50 / Brother Jet BR-S1800, imprimantes 3D extrusion Flashforge Creator Pro, Ultimaker, imprimante multifonction Snapmaker, Hyrel Hydra 16A – Delta Equipement / Hyrel System 30M – Delta Equipement

  • Etuves Memmert (classiques, sous vide VO400, humidité contrôlée HPP260), Fours haute température de cuisson et frittage, Nabertherm LC084H60N8 (1600°C), Pyrox tubulaire (1250°C)

  • Micrograveuse numérique Roland EGX350, Tronçonneuse de précision Buehler IsoMet High Speed, Machines-outils : tour parallèle Précis, Perceuse à colonne Sydéric, Fraiseuse Dufour

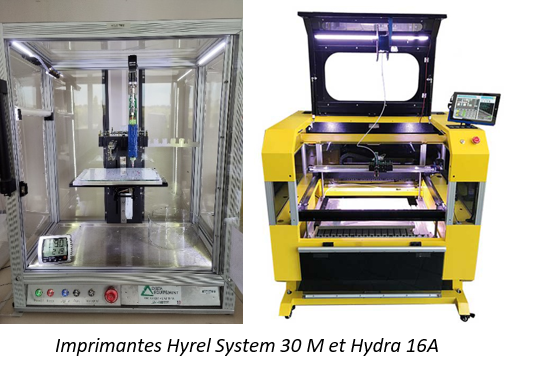

Imprimente Hyrel System 30M et Hydra 16A



Le laboratoire LGEF possède plusieurs techniques de caractérisation microstructurale :


  • Diffractomètre de rayons X : X’Pert Pro MPD Panalytical, tube Cuivre, configuration Bragg Brentano, monochromateur Kα1, porte-échantillons plat, spinner et chambre température Antoon Paar HTK16
  • Ensemble d’analyse thermique ligne 96 Setaram. Tête HF-DSC / 20-1400°C (+ adaptation pour mesures électro-caloriques) -Tête TMA / 20-1600°C - Tête ATD-TG ou TG, Analyseur thermique DSC 131Evo Setaram, gamme températures : -150 – 700°C
  • Analyseur de conductivité thermique C-Therm TH91-13-00872, capteur H553 (-50°C à 200°C)
  • Microscope optique Olympusn Microscope électronique à balayage , FlexSEM 1000 II Hitachi - 0.3 à 20 KV; résolution 4 à 10 nm; grossissement : 16-80000, platine 5 axes, analyse EDS avec détecteur Aztec One Oxford

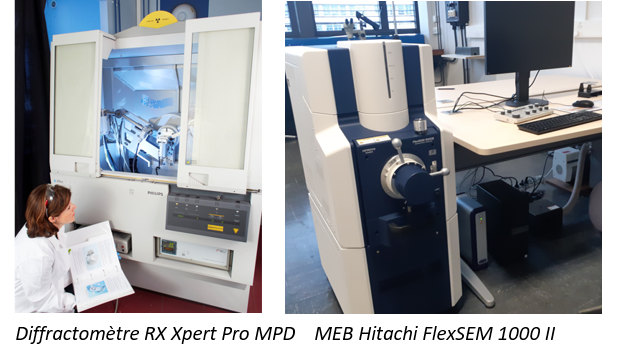

Diffractomètre RX Xpert Pro MPD



Spécialiste du couplage multiphysique, le laboratoire LGEF utilise et développe plusieurs outils de caractérisation sous diverses sollicitations (température, champ électrique ...) :


  • Banc de mesure élasto-calorique : banc de traction Mitsumi RSDG2, capteur de déplacement laser Micro Epsilon Opto-NCDT-ILD1420-200, caméra thermique OPTRIS PI450i
  • Analyse mécanique : Machine Shimadzu AGS-X, traction/compression, bi-colonne, force max 10 kN, chambre en température (-80°C-200°C), Platine de traction Newport + contrôleur XPS + capteur de force (10N,250N), course max +/-50mm
  • Ensembles de spectroscopie diélectrique : Impédancemètre HP4284 A Precision LCR Meter, Keysight E4980AL-102 Precision LCR Meter, Interface diélectrique 1296 / analyseur de réseau 1255 Solartron, Gamme de fréquences : 10 µHz – 20 MHz, DC bias : 40 V – tension max 1 kV avec utilisation ampli trek 1000, contrôleur de température Oxford ITC503 : -120 / 120°C cryostat Oxford Optistat DN, Analyseur ALPHA-AN Novocontrol, gamme de fréquences : 3 µHz - 20 MHz, option DC Bias +/- 40 VDC/70mA, cellule porte-échantillon ZGS Cryosystème Quatro : -160°C / + 400°C

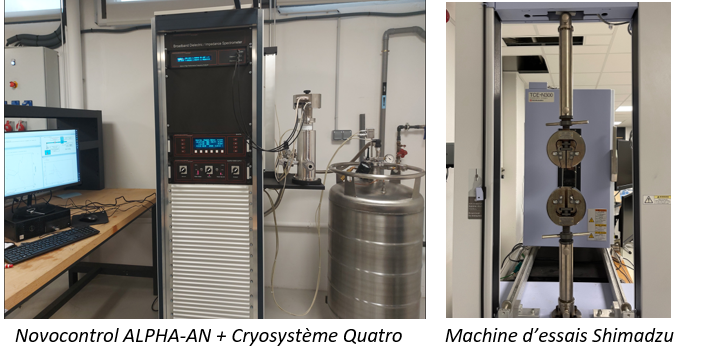

Novocontrol Alpha AN + Cryosystème Quatro



  • Polarisation et caractérisation piézoélectrique : Alimentations haute tension continues Spellman60 et 150 ( 2kV-30mA, 10kV-15mA), TECHNIX 40kV, amplificateurs de tension TREK10/10B (10kV-10mA), TREK20/20C (20mA-20kV), TREK 609-D(+/-4kV-20mA), Analyseurs de réseau HP4194A- gamme de fréquences: 100Hz-40MHz, Agilent 5061B-gamme de fréquences: 5Hz-3GHz, Piézomètres APC, Piezotest PM300, Voltmètres de surfaceTrek 820-CE-EX High Impedance Voltmeter, Trek electrostatic voltmeter Model 542

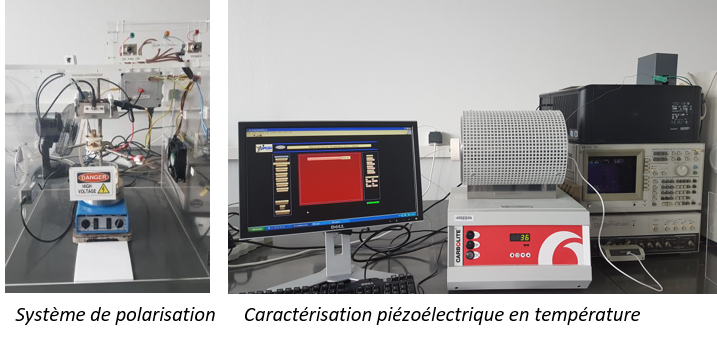

Systeme de polarisation



  • Couplage électro-mécanique, mesures de déplacement : Vibromètre Laser Doppler OFV3000, OFV5000 Polytec, Interféromètre Laser (Agilent 5519A), Capteur 2 têtes Keyence LK-H052, Profilomètre 2D Keyence LJ-V7080, Capteurs inductifs, capacitifs (Fogale MTC940)
  • Contrôle vibratoire : Pots vibrants: pots LDS, ensemble PCB Piezotronics, Alimentation linear power amplifier (LDS, Brüel&Kjaer), Marteau d’impact: M32- 5850B Dytran Inst. (force max. 22240N)
  • Couplage électro-magnétique : Electro-aimant (Sime), aimants, bobines, ferrites, alimentations: Kepco BOP-400-4M, Kikusi AC Power Supply PCR2000WE, DSP Lock-in-amplifer Stanford SR830, amplificateur à détection synchrone numérique double phase, filtre programmable SR650

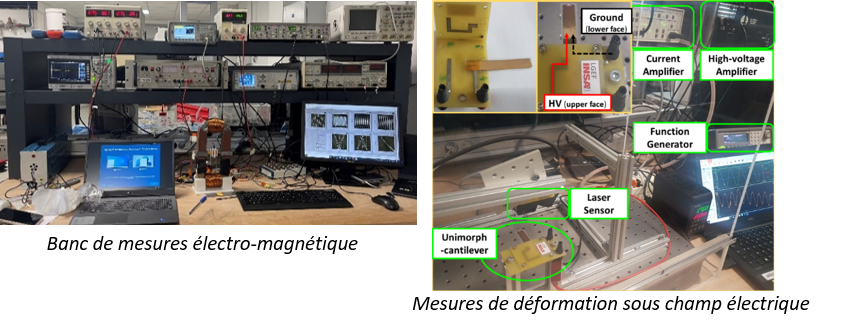

Banc de mesure électro-magnétique



Logiciels :

  • Matlab, ANSYS, Labview, dSpace, Comsol, NI, Dewesoft, logiciels spécifiques des équipements
